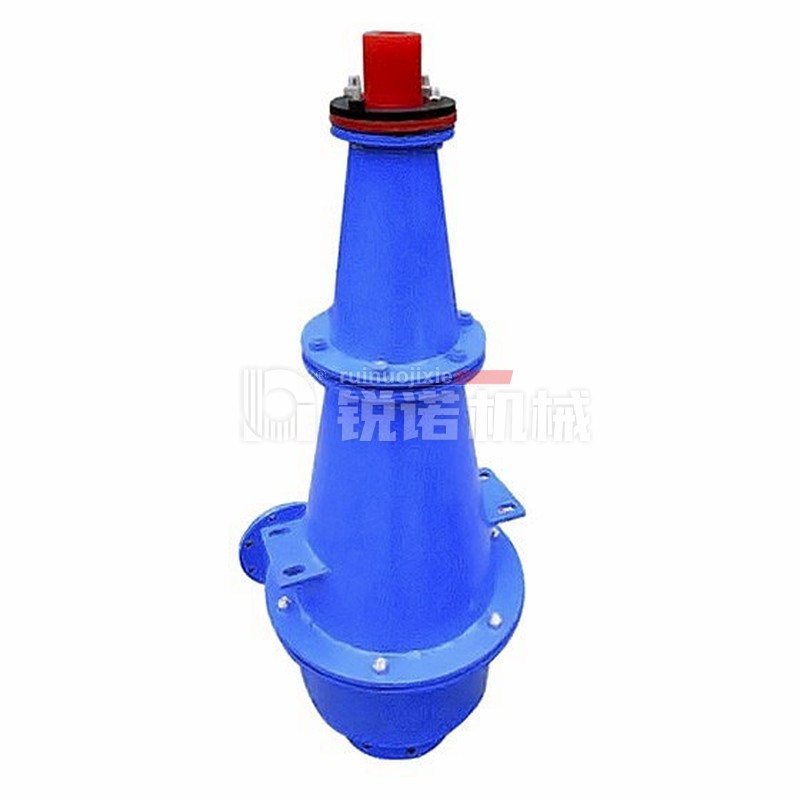

水力旋流器
簡介
江西銳諾水力旋流器是用于分離去除污水中較重的粗顆粒泥砂等物質的設備，有時也用于泥漿脫水，常采用圓形柱體構筑物或金屬管制作。水靠壓力或重力由構筑物（或金屬管）上部沿切線進入，在離心力作用下，粗重顆粒物質被拋向器壁并旋轉向下和形成的濃液一起排出。較小的顆粒物質旋轉 到一定程度后雖二次上旋渦流排出。
構造原理

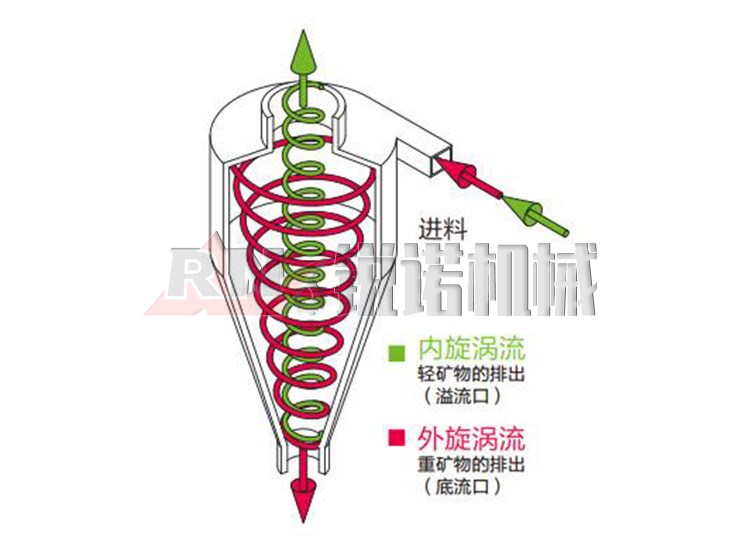

水力旋流器由上部一個中空的圓柱體，下部一個與圓柱體相通的倒椎體，二者組成水力旋流器的工作筒體。除此，水力旋流器還有給礦管，溢流管，溢流導管和沉砂口。
水力旋流器用砂泵（或高差）以一定壓力（一般是0.5～2.5公斤/厘米）和流速（約5～12米/秒）將礦漿沿切線方向旋入圓筒，然后礦漿便以很快的速度沿筒壁旋轉而產生離心力。通過離心力和重力的作用下，將較粗、較重的礦粒拋出。
水力旋流器在選礦工業中主要用于分級、分選、濃縮和脫泥。當水力旋流器用作分級設備時，主要用來與磨機組成磨礦分級系統；用作脫泥設備時，可用于重選廠脫泥；用作濃縮脫水設備時，可用來將選礦尾礦濃縮后送去充填地下采礦坑道。
水力旋流器無運動部件，構造簡單；單位容積的生產能力較大，占面積??；分級效率高（可達80%～90%），分級粒度細；造價低，材料消耗少。
技術參數
| 型號 | 處理能力（m3/h) | 分級粒度（μm) | 溢流口直徑 | 沉沙口直徑 | 入口壓力（MPa) |
| FX 75 | 2 ~5 | 5 ~74 | 15 ~22 | 6~12 | 0.06 ~0.15 |
| FX 100 | 5 ~12 | 20 ~74 | 20 ~40 | 8~20 | |
| FX 125 | 8 ~15 | 20 ~74 | 20 ~40 | 8~20 | |
| FX 150 | 10 ~23 | 25 ~74 | 30 ~50 | 8~22 | |
| FX 200 | 17 ~38 | 28 ~80 | 40 ~65 | 16 ~32 | |
| FX 250 | 24 ~53 | 30 ~82 | 65~100 | 16 ~40 | |
| FX 300 | 40~100 | 36 ~90 | 65~120 | 20 ~40 | |
| FX 350 | 56~118 | 40~100 | 80~120 | 30 ~70 | |
| FX 375 | 74~157 | 42~105 | 90~135 | 30 ~70 | |
| FX 450 | 90~192 | 44~110 | 100~150 | 30 ~70 | |
| FX 500 | 128~300 | 50~115 | 130~220 | 35~100 | |
| FX 550 | 155~368 | 52~120 | 140~240 | 35~100 | |
| FX 600 | 200~468 | 57~125 | 160~260 | 65~110 | |
| FX 660 | 237~524 | 60~130 | 180~280 | 80~150 |
